Токарный станок с ЧПУ с наклонной станиной и токарный станок с ЧПУ с плоской станиной Разница

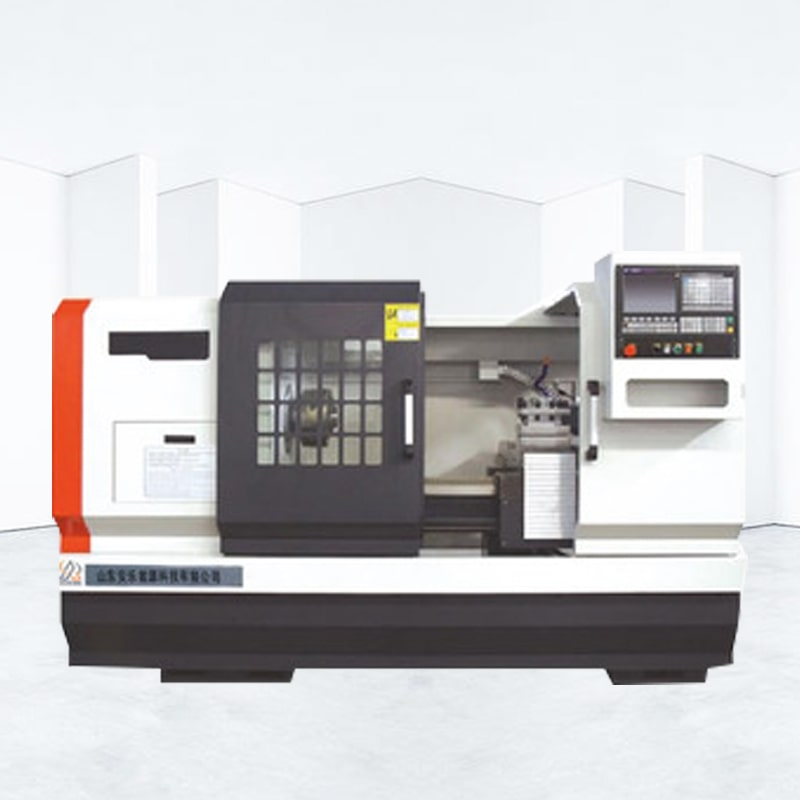

Супер недорогой токарный станок с ЧПУ ALCK6150x2000 с системой ЧПУ Siemens

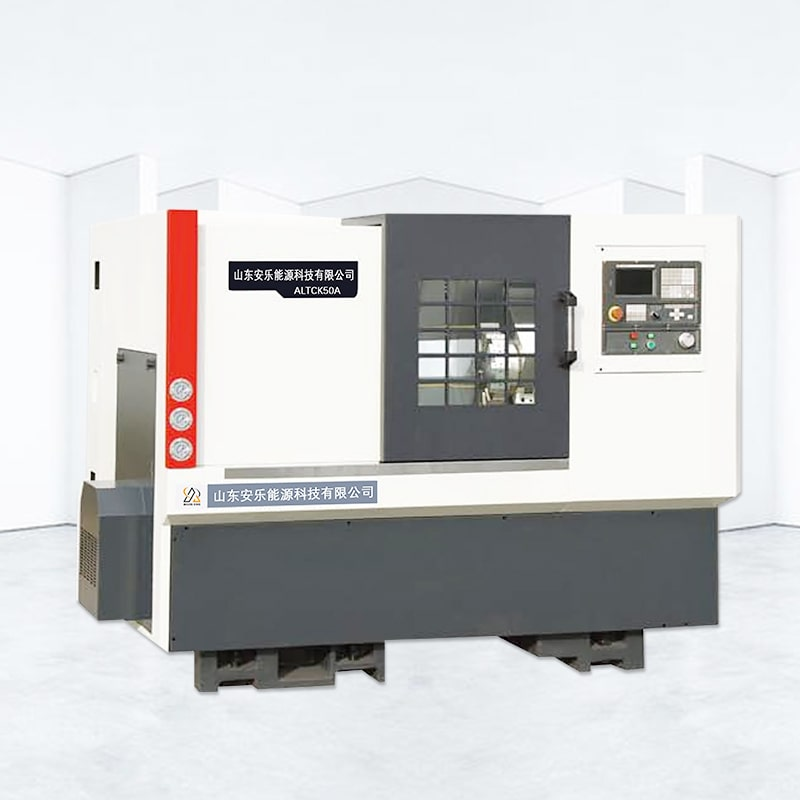

Наклонная станина и линейная направляющая Токарный станок с ЧПУ ALTCK50A

Сравнение компоновки станков

1. Плоскость двух направляющих токарного станка с ЧПУ с плоской станиной параллельна плоскости земли. Плоскость двух направляющих токарного станка с ЧПУ с наклонной станиной пересекается с плоскостью основания, образуя наклонную плоскость с углами 30°, 45°, 60° и 75°. Со стороны станка станина токарного станка с ЧПУ с плоской станиной имеет квадратную форму, а станина токарного станка с наклонной станиной с ЧПУ представляет собой прямоугольный треугольник. Очевидно, что при одинаковой ширине направляющей каретка в направлении X наклонной станины длиннее, чем у плоской станины, и практическое значение ее применения на токарном станке заключается в том, что можно расположить больше позиций инструмента.

Сравнение жесткости резки

2. Площадь поперечного сечения токарного станка с ЧПУ с наклонной станиной больше, чем у плоской станины того же размера, то есть сопротивление изгибу и кручению выше. Инструмент токарного станка с ЧПУ с наклонной станиной должен резать вниз наклонную верхнюю часть заготовки. Сила резания в основном такая же, как и направление силы тяжести заготовки, поэтому шпиндель работает относительно плавно и не вызывает вибрации при резке. Сила резания, создаваемая заготовкой, составляет 90° с силой тяжести заготовки, что легко вызывает вибрацию.

Сравнение точности обработки:

Приводной винт токарного станка с ЧПУ представляет собой высокоточный шариковый винт. Зазор передачи между винтом и гайкой очень мал, но это не означает, что зазора нет, но пока зазор есть, когда винт движется в одном направлении, он реверсируется.

Во время передачи неизбежно возникновение люфта, и люфт повлияет на повторяемость токарного станка с ЧПУ, тем самым влияя на точность обработки. Компоновка токарного станка с ЧПУ с наклонной станиной может напрямую влиять на зазор шарико-винтовой передачи в направлении X. Сила тяжести действует непосредственно на осевое направление винта, так что люфт во время передачи практически равен нулю.

Винт в направлении X токарного станка с ЧПУ с плоской станиной не подвергается воздействию осевой силы тяжести, и зазор не может быть устранен напрямую. Это врожденное преимущество точности, которое конструкция обеспечивает токарному станку с ЧПУ с наклонной станиной.
