3 ось до 5 оси: фрезерная машина с ЧПУ

3-осевая до 5 осевой: сравнение возможностей фрезерного машины с ЧПУ

3-осевая обработка ЧПУ

3-осевая обработка ЧПУ развивалась из роторной подачи. Здесь заготовка занимает стационарную позицию, в то время как режущий инструмент перемещается через оси x-, y- и z. Ось X составляет вместе с табличным столом, ось Y направлена ​​на переднюю/заднюю часть стола, а шпиндель, который падает от верхней оси.

Он идеально подходит для простых задач, которые не требуют сложной детализации или глубины. Таким образом, это один из наиболее предпочтительных методов создания механических деталей для автоматизации. Кроме того, вы также можете использовать его для резки острых краев, скучных, фрезевых слотов, постукивания и бурения.

Ограничения:

3-осевая обработка обладает следующими ограничениями:

Он функционирует в сложной среде программирования.

Первоначальные капитальные инвестиции и затраты на установку высоки.

Это требует высококвалифицированных специалистов для работы и поддержания машины.

4-осевая обработка ЧПУ

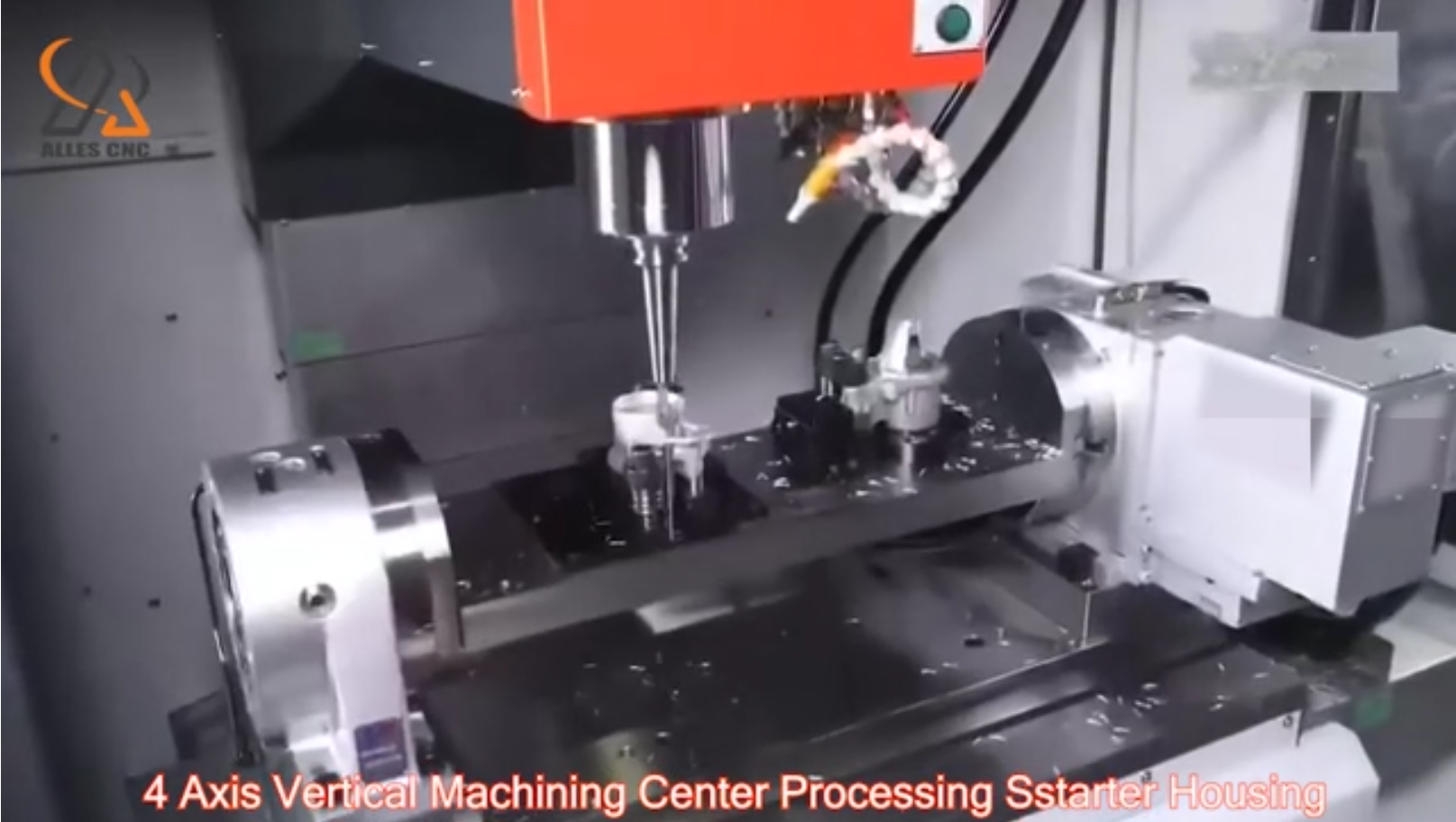

4-осевая ЧПУ функционирует почти как его 3-осевая аналог. Подавление находится в стационарном положении, а режущий инструмент работает на нем, чтобы удалить избыток и формировать желаемую часть.

Однако, как указывает название, обработка с 4 осевой осостью включает в себя дополнительную ось, кроме обычных плоскостей x, y и z. Это дополнительное движение присутствует в форме вращения вдоль оси X, которая образует четвертую плоскость-ось A (горизонтально). Тем не менее, резка может также иметь место вдоль оси B (по вертикали). Но поскольку горизонтальная обработка считается более продуктивной, чем вертикальная обработка, первая встречается чаще.

Эта техника измельчения полезна для разрезания отверстий, разрезания дуги или вырезки, особенно по бокам или вокруг цилиндра. Это также полезно для высококачественных точных гравюр, выграк и бурений.

Ограничения:

Наибольшим ограничением 4-осевого фрезелью является его Женевский механизм. Хотя генеральный механизм довольно распространен для его простоты, надежности и точности, он позволяет в принципе 4 -й оси. Тем не менее, он не поддерживает непрерывную обработку на практитности, поскольку обладает фиксированным набором остановок. Следовательно, операторы могут использовать машину только в качестве чистого индексера. Другие недостатки включают в себя:

Быстрый износ механизма червячного механизма, особенно во время высокоинтенсивного использования.

Проблема обратной реакции может повлиять на вашу точность или долговечность машины.

5-осевая обработка ЧПУ

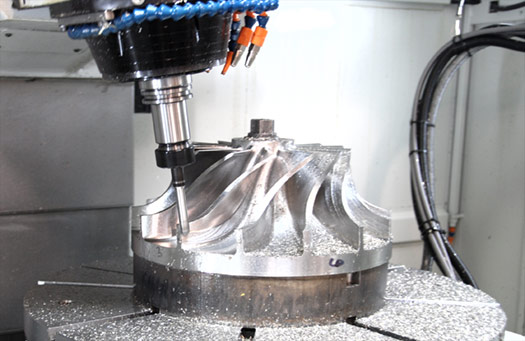

5-осевая мельница с ЧПУ отмечает вершину инноваций в обработке 21-го века. Он имеет большую компетентность, чем его 3- и 4-осевые фрезелью, и является точным, быстро работающим мощным мощным домом.

В этой настройке x, y и z-оси похожи на макет 3-осевой машины. Затем таблица вращается вдоль оси A, как и с 4-осью. Однако 5-осевая машина включает в себя поворотное действие в соединении таблицы, за которым следует вращение вдоль оси C, которое определяет пятое движение.

5-осевая обработка позволяет оператору одновременно достигать пяти разных сторон (или более!) Части в зависимости от сложностей проектирования. В результате инструмент очень способен создавать очень точные продукты и детали. Следовательно, неудивительно, что он находит широкое использование медицинских технологий, исследований и разработок, архитектуры, военных, автомобильной промышленности и даже творческого искусства. Он также находит использование в бурении отверстия под углами.
