Металлический турнир для сжига TCK50A применим к автомобильной, мотоцикле, электронике, аэрокосмической, военной, нефти и другой промышленности. Он может повернуть коническую поверхность, круглую поверхность дуги, конечная поверхность вращающихся частей, также может повернуть различные метрические и дюймовые нити и т. Д., С более высокой эффективностью и более высокой точностью в объеме.
| Количество: | |
|---|---|
Altck50a
ALLES CNC
Металлический турнир для сжигания с ЧПУ
Металлический турнир для сжигания с ЧПУ
Металлический турнир для сжигания с ЧПУ наклонный турнир для наклонного плана TCK50A применим к автомобильным, мотоциклу, электронике, аэрокосмической, военной, нефти и другой промышленности. Он может повернуть коническую поверхность, круглую поверхность дуги, конечная поверхность вращающихся частей, также может повернуть различные метрические и дюймовые нити и т. Д., С более высокой эффективностью и более высокой точностью в объеме.

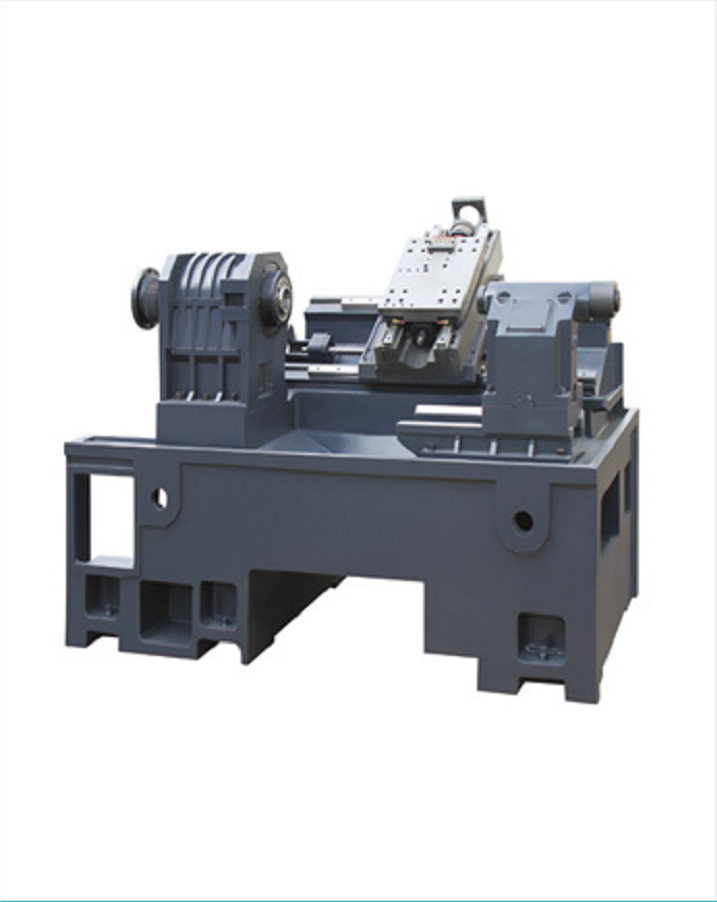

TCK50A с ЧПУ Токарный станок использует общий кровать 30 ° для более стабильной силы во время резки. Внутренние ребра оптимизированы с помощью программного обеспечения ANSYS, чтобы придать машине высокая степень жесткости.
Основное отображение параметра:
Специальность | Единица | Altck50a |
| Макс. Сваивание над кровати | мм | 500 |
Max.swing Over Cross Slid | мм | 300 |
Макс. Продолжительность. Длина | мм | 500 |
X/z Ось макс. Транс | мм | 200/500 |
Веретеной нос | A2-6 | |
Шпиндель | мм | 65 |
Max.spindle Speed | rpm | 50-4500 |

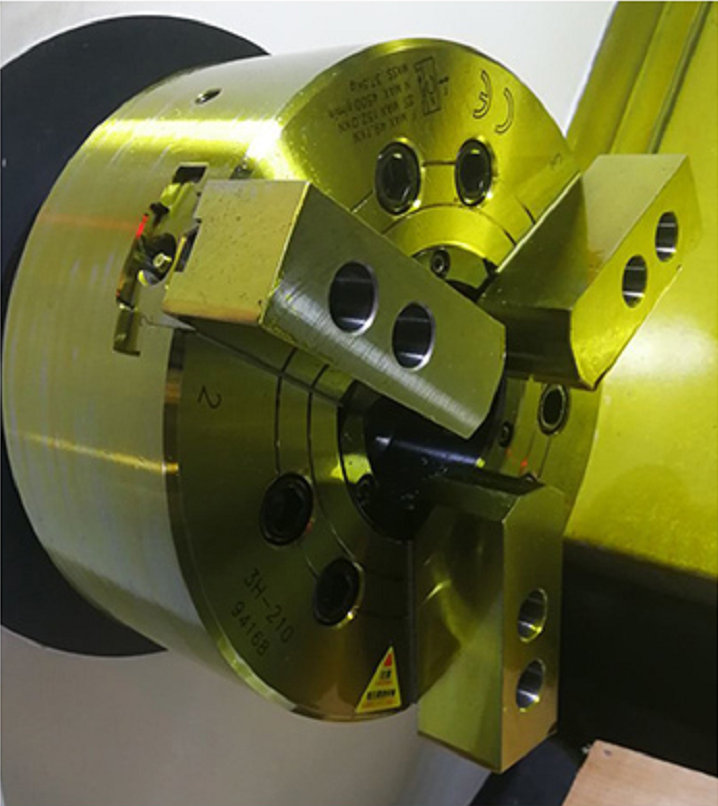

| Патрон | в | 8 '' |
Мощность двигателя веретена | кВт | 11 |
X/z a оси точности | мм | +/- 0,008 |
X/z exis extability. | мм | +/- 0,004 |
X/z быстрое проезд | м/мин | 30 |

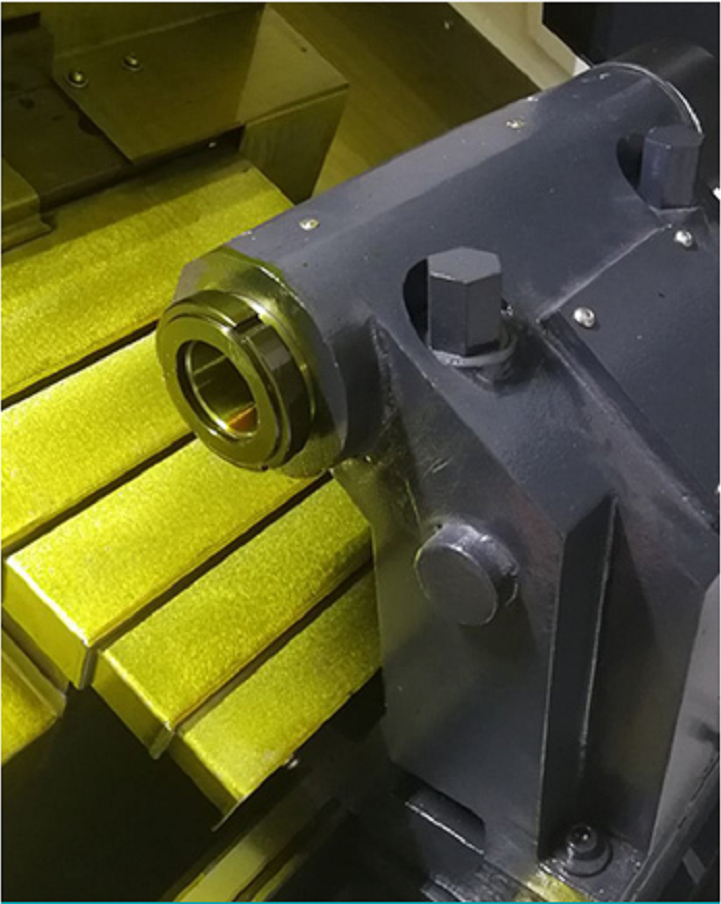

Хвостовая травка | мм | 450 |
Путешествие | мм | 100 |
Конусная кошка хвоста | MT5 | |

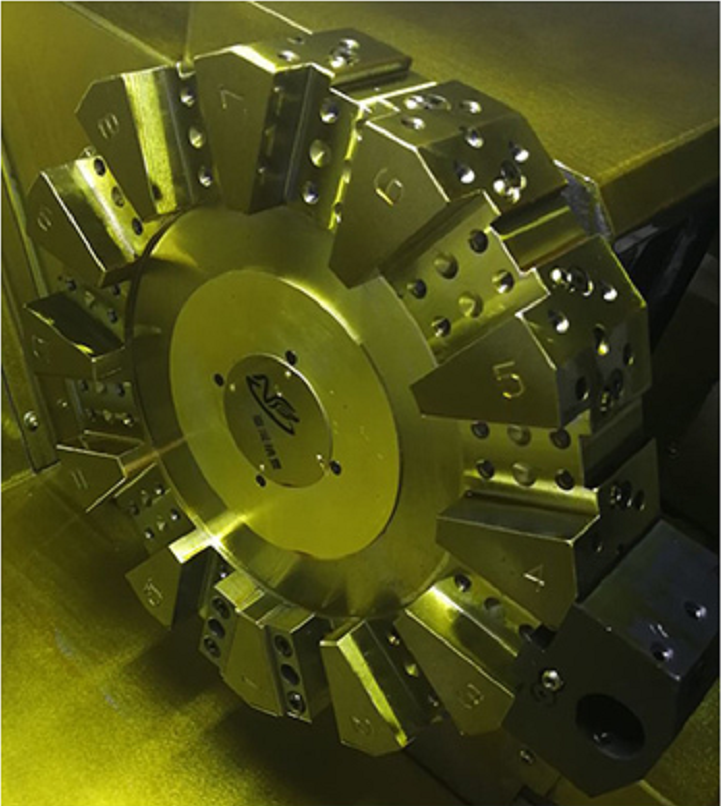

Тип поста инструмента | мм | 8 Станция Гидравлическая башня |
Размер поста инструмента | мм | 25x25 |
| Направляющая форма | 30 ° степень | |
Направляющее движение железнодорожного движения WA | Линейный гид | |
Размеры машины (L*W*H) | мм | 2300x1700x193 |
Масса | кг | 3600 |
Видео -дисплей:
Altck50a наклонный кровать и линейный направляющий, способ, с ЧПК, обработка фрезерования:
Приложение :
TCK50A с ЧПУ Токарный станок использует общий кровать 30 ° для более стабильной силы во время резки. Внутренние ребра оптимизированы с помощью программного обеспечения ANSYS, чтобы придать машине высокая степень жесткости. Материал слоя изготовлен из чугуна высокой плотности, который имеет высокую прочность и хорошее шоковое поглощение. Повышенная конструкция эвакуации чипов обеспечивает плавную резку машины. Руководство направляющего применяет 35 стандартных линейных направляющих шар, который имеет высокую точность подачи, небольшую стойкость к трениям, хорошую жесткость, высокую сопротивление вибрации и деформации, и позволяет пользователям получить более высокую точность обработки, более высокую скорость движения и эффективность производства.
