ALVMC1375
ALLES CNC

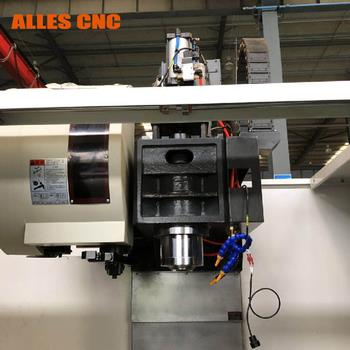

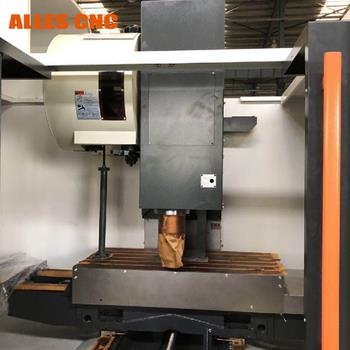

Инспекция вертикального обрабатывающего центра
1. Обрабатывающий центр с ЧПУ Высокая жесткость / высокая стабильность основной конструкции.
2. Фрезерный станок с ЧПУ Используйте 3D-CAD и анализ конечных элементов для разработки конструкции станка с высокой жесткостью.
3. Вертикальный станочный центр. Литье песка, связанное смолой, двойное старение, специальная конструкция резервуарного типа и оптимизированная компоновка, усиленная ребрами, делают станок хорошей жесткостью и потерей гистерезиса.
Технические параметры
| Подпункт | Ед. изм | АЛВМК1375 |
| Размер рабочего стола | мм | 1400x750 |
| Т-образный паз | мм | 18x5x100 |
| Максимум. нагрузка | кг | 1000 |
| Перемещение по оси X | мм | 1300 |
| Перемещение по оси Y | мм | 750 |
| Перемещение по оси Z | мм | 700 |
| Скорость вращения шпинделя | об/мин | 8000 |
| Диаметр корпуса шпиндельной бабки | мм | φ150мм |
| Емкость инструмента | шт | 24 |
| Максимум. диаметр инструмента | мм | Φ80 (Φ130) |
| Максимум. вес инструмента | кг | 8 |
| Максимум. длина инструмента | мм | 300 |
| Время смены инструмента (Т-Т) | сек. | 1,8 |
| Заклепка | тип | Р40-1 (45°) |
| Двигатель шпинделя (непрерывно / 15 минут) | кВт | 15/11 |
| Серводвигатель (X/Y/Z) | кВт | 3,0/3,0/3,0 |
| Устройство автоматической смазки | ж | 20 |
| Насос смазочно-охлаждающей жидкости | ж | 840 |
| Потребность в давлении источника воздуха | кг/см | 6 |
| Режущая емкость резервуара для воды | л | 200 |
| точность позиционирования | мм | 0,01 |
| Точность повторного позиционирования | мм | 0,008 |
| Площадь пола и высота | мм | 3050*2250*2400 |
| Вес машины | кг | 7500 |
Технология обработки VMC бурение
1. Обрабатывающий центр с ЧПУ имеет высокую скорость, высокую точность и хорошую жесткость.
2. Вертикальный обрабатывающий центр с ЧПУ по осям X/Y/Z использует высокоточный, усиленный шариковый винт с большим шагом для обеспечения высокой скорости подачи.
3. Металлический серводвигатель фрезерного станка с ЧПУ напрямую приводит в действие шариковый винт, обеспечивая превосходную точность позиционирования.
4. Вертикальный обрабатывающий центр с осями X/Y/Z имеет линейную удлиняющую направляющую, что обеспечивает высокую скорость, низкое трение и долгий срок службы.
5. Вертикально-фрезерный станок с ЧПУ по осям Y, Z использует тайваньскую роликовую линейную направляющую высокой жесткости.
6. Система принудительной смазки небольшого фрезерного станка с ЧПУ снижает сопротивление движению, предотвращает медленное проскальзывание и обеспечивает высокую точность и длительный срок службы.
7. Металлический фрезерный станок с ЧПУ, полностью закрытая конструкция, безопасная эксплуатация.
Вертикальный обрабатывающий центр с ЧПУ, используемый для фрезерования, сверления и сверления металла, представляет собой конструкцию мостового типа, с фиксированным столом, балка перемещается вперед и назад по настенной колонне, портальный вертикальный обрабатывающий центр с ЧПУ, может использоваться для фрезерования, расточка, сверление и высокоскоростное, высококачественное нарезание резьбы. Он подходит для обработки деталей в машиностроении, таких как автомобили, полиграфическое оборудование, текстильное оборудование и подвижной состав.
