ALTCK66A
ALLES CNC

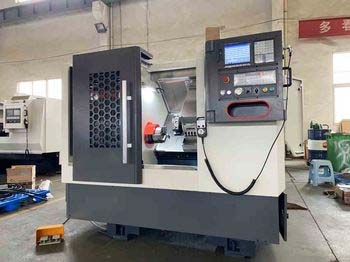

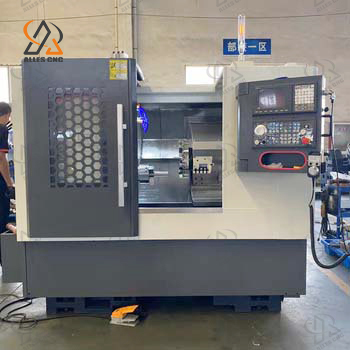

Наклонная станина и линейная направляющая Испытание длинного вала на токарном станке с ЧПУ
Может быть выбран либо групповой резцедержатель, либо 4-сторонний автоматический резцедержатель. И патрон, и задняя бабка снабжены гидравликой ручного или пневматического типа. Бесступенчатая регулировка скорости вращения шпинделя. И патрон, и задняя бабка доступны с гидравлическим, ручным или пневматическим типом. Токарный станок с ЧПУ — это экономичный токарный станок с ЧПУ, управляемый микрокомпьютером и приводимый в движение серводвигателями. Он подходит для токарной обработки цилиндрических и конических поверхностей, растачивания, нарезания канавок и нарезания резьбы (включая коническую резьбу).
Основные технические параметры
Вещь | Ед. изм | ALTCK66A/800 |
Максимальный диаметр поворота станины | мм | φ660 |
Рельсовый пролет в направлении X | мм | 343 |
Рельсовый пролет в направлении Z | мм | 490 |
Максимальный диаметр поворота слайда | мм | φ400 |
Максимальная длина поворота | мм | 700 |
Диаметр отверстия шпинделя | мм | φ85 |
Диаметр стержня | мм | φ75 |
С полым тяговым стержнем через отверстие | мм | φ75 |
Диаметр втулки задней бабки | мм | φ74 |
Ход втулки задней бабки | мм | 250 |
Конфигурация задней бабки | Обычное ручное колесо | |
Инструменты в электроинструменте | шт | 4 |
Нож квадратный размер | мм | □32×32(8 станций) |
Скорость движения в направлении X/Z | м/мин | 4/5 |
Ход в направлении X | мм | 270 |
Ход в направлении Z | мм | 800 |
Минимальная единица настройки | мм | 0,001 |
Общая электрическая мощность | кВт | 18 |
Вес машины | Кг | 4500 |
Размер машины (Д×Ш×В) | мм | 3500×2000×2100 |
Токарный станок с ЧПУ с наклонной станиной и линейной направляющей Полуфабрикаты
Автоматический токарный станок с ЧПУ представляет собой экономичные, практичные станки хорошего качества, они подходят для видов токарной обработки, таких как точение внутренней и внешней цилиндрической поверхности, нарезание различных метрических, тонких, модульных и диаметральных резьб, а также конусных. токарная обработка, торцевание, сверление, развертывание и протяжка масляных канавок и шпоночных каналов и т. д. Заготовка, изготовленная на станке, может достигать хорошей точности и шероховатости поверхности.
Токарный станок с ЧПУ подходит для обработки всех видов малых и средних валов и листовых заготовок, а также может натачивать различные резьбы по дуге окружности, круговому конусу, внутренней и внешней поверхности вращающегося тела.
