ALTCK36A
ALLES CNC

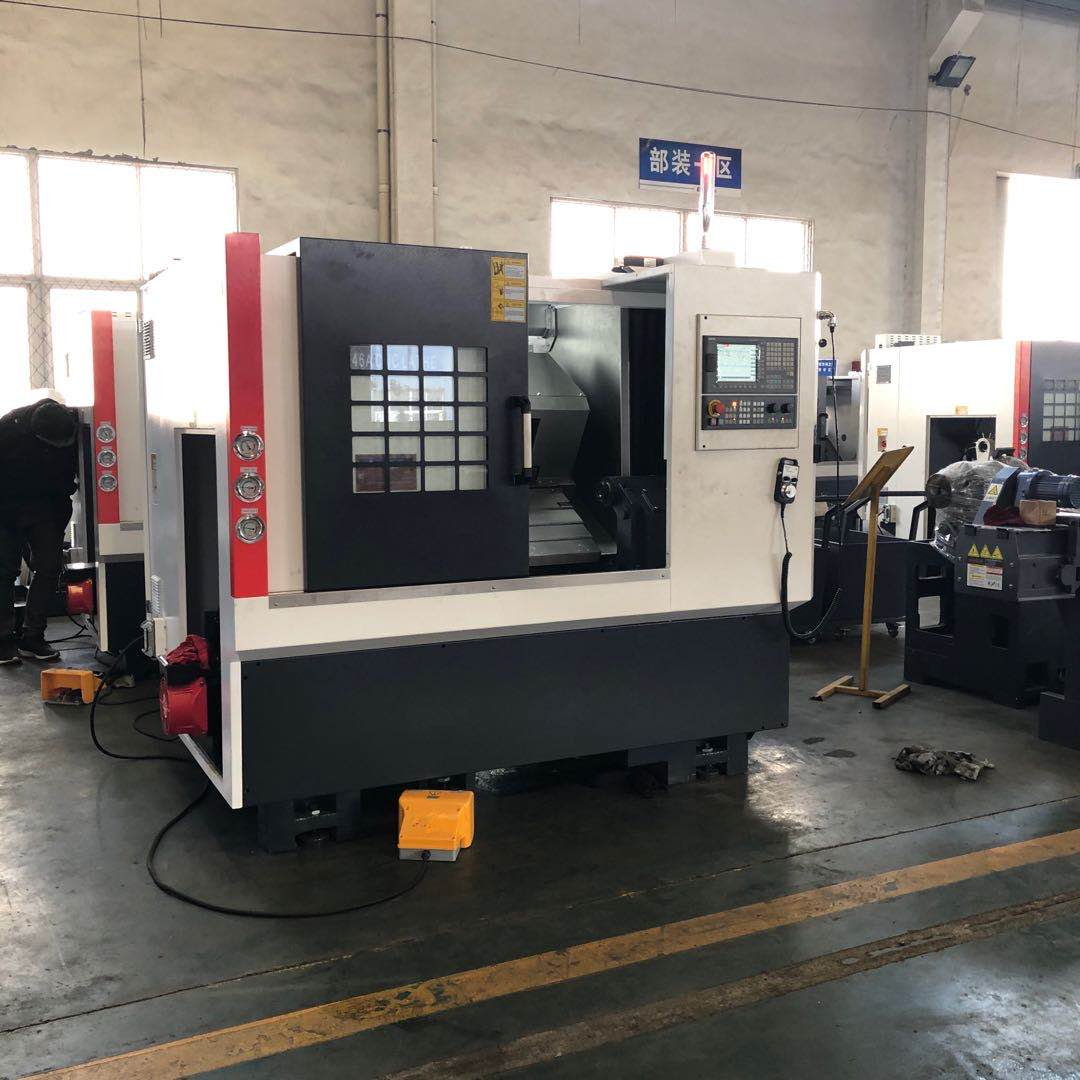

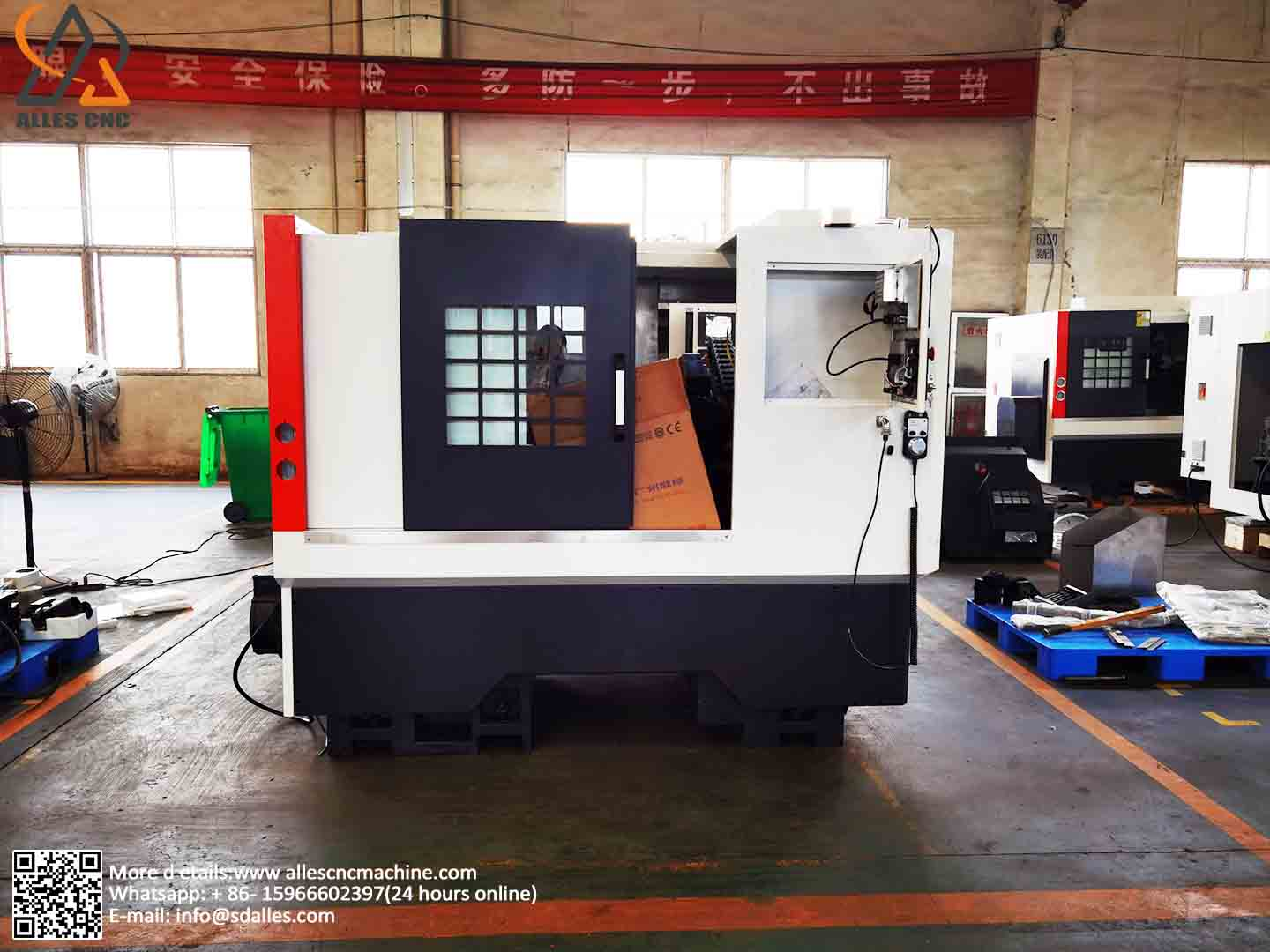

Токарный станок с наклонной станиной с ЧПУ с питателем в масляной ванне
1. Токарный станок с ЧПУ применяется для точной обработки валов, деталей дискового типа.
2. Автоматический токарный станок с ЧПУ С общей высокопрочной чугунной наклонной станиной 45 °, плавным удалением стружки, хорошей жесткостью.
3. Токарный станок с ЧПУ с наклонной станиной Прецизионная линейная направляющая высокой жесткости.
Основные технические параметры
Раздел | Вещь | ALTCK36A |
Основные параметры | Максимальный верхний диаметр поворота станины | Φ360мм |
Максимальный диаметр обработки на резцедержателе | Φ140мм | |
Максимальная длина обработки | 300 | |
Параметры шпинделя и патрона | Тип головки шпинделя (дополнительный патрон) | А2-5 |
Мощность двигателя шпинделя | 3,7/5,5 кВт | |
Скорость вращения шпинделя | 16:00 | |
Диаметр отверстия шпинделя | Φ48 | |
Диаметр стержня | Φ41 | |
Параметры кормовой части | Спецификации винтов оси X/Z | 25*10/32*10 |
Предельный ход по оси X | 170 | |
Спецификации направляющих осей X/Z | 30/30 | |
Предельный ход оси Z | 350 | |
Ход рукава | 60 | |
Максимальный ход задней бабки | 200 | |
Коническое отверстие втулки задней бабки | Моос 4 # | |
Корпус кровати | Форма и уклон грядки | Интеграл/45° |
Форма | длина * ширина * высота (мм) | 2200×1600×1850 |
Масса | Вес (приблизительный вес) | 2200 кг |
ALTCK36A Наклонная станина и линейная направляющая Испытание длинного вала на токарном станке с ЧПУ
Горизонтальный токарный станок с ЧПУ представляет собой токарный станок с наклонной станиной с ЧПУ, который имеет оси X, Z и управляется серводвигателем. Он имеет компактную и разумную конструкцию, шпиндель приводится в движение серводвигателем. Станок может поворачивать наружное кольцо сверла, торцевую поверхность. , резьба стержневого типа и заготовка пластинчатого типа из различных материалов, многие виды процессов. Автоматический токарный станок с ЧПУ подходит для обработки небольших заготовок с высокой эффективностью.
Токарный станок с наклонной станиной с ЧПУ с питателем в масляной ванне
1. Токарный станок с ЧПУ применяется для точной обработки валов, деталей дискового типа.
2. Автоматический токарный станок с ЧПУ С общей высокопрочной чугунной наклонной станиной 45 °, плавным удалением стружки, хорошей жесткостью.
3. Токарный станок с ЧПУ с наклонной станиной Прецизионная линейная направляющая высокой жесткости.
Основные технические параметры
Раздел | Вещь | ALTCK36A |
Основные параметры | Максимальный верхний диаметр поворота станины | Φ360мм |
Максимальный диаметр обработки на резцедержателе | Φ140мм | |
Максимальная длина обработки | 300 | |
Параметры шпинделя и патрона | Тип головки шпинделя (дополнительный патрон) | А2-5 |
Мощность двигателя шпинделя | 3,7/5,5 кВт | |
Скорость вращения шпинделя | 16:00 | |
Диаметр отверстия шпинделя | Φ48 | |
Диаметр стержня | Φ41 | |
Параметры кормовой части | Спецификации винтов оси X/Z | 25*10/32*10 |
Предельный ход по оси X | 170 | |
Спецификации направляющих осей X/Z | 30/30 | |
Предельный ход оси Z | 350 | |
Ход рукава | 60 | |
Максимальный ход задней бабки | 200 | |
Коническое отверстие втулки задней бабки | Моос 4 # | |
Корпус кровати | Форма и уклон грядки | Интеграл/45° |
Форма | длина * ширина * высота (мм) | 2200×1600×1850 |
Масса | Вес (приблизительный вес) | 2200 кг |
ALTCK36A Наклонная станина и линейная направляющая Испытание длинного вала на токарном станке с ЧПУ
Горизонтальный токарный станок с ЧПУ представляет собой токарный станок с наклонной станиной с ЧПУ, который имеет оси X, Z и управляется серводвигателем. Он имеет компактную и разумную конструкцию, шпиндель приводится в движение серводвигателем. Станок может поворачивать наружное кольцо сверла, торцевую поверхность. , резьба стержневого типа и заготовка пластинчатого типа из различных материалов, многие виды процессов. Автоматический токарный станок с ЧПУ подходит для обработки небольших заготовок с высокой эффективностью.
